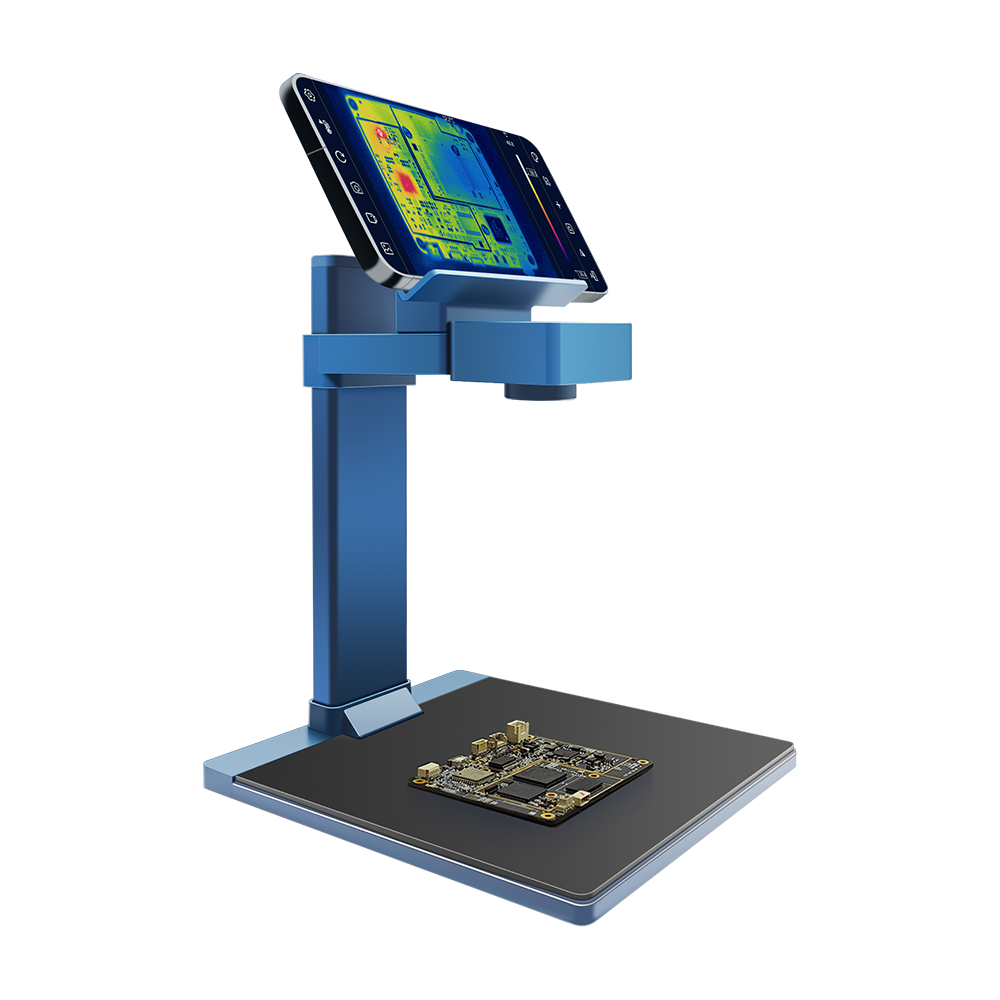

PCBA電路板紅外熱成像分析系統是一款采用紅外熱成像技術應用于電路板維修領域的產品，本產品可以輔助工程師快速定位電路板中的異常故障，如短路、漏電等，以提高研發和維修的效率。
分辨率：256 x 192
視場角：56° x 42°
測溫范圍：-15℃ ~ 600℃
超清晰的熱圖像
紅外熱成像分辨率為256 x 192，以及優化的圖像增強算法，可提供清晰的熱圖像
25Hz 高幀速率
畫面流暢低延遲，溫度快速刷新
寬廣的測溫范圍
測溫范圍覆蓋-15℃ ~ 600℃，適用于從低溫到高溫的各種復雜場景，確保精準測量。
高低溫快速追蹤
可以同時進行三個溫度（最低、中心、最高）快速追蹤測量，實時顯示溫度數據。
多種調色板模式
可根據不同場景使用不同調色板，直觀地分析溫度數據

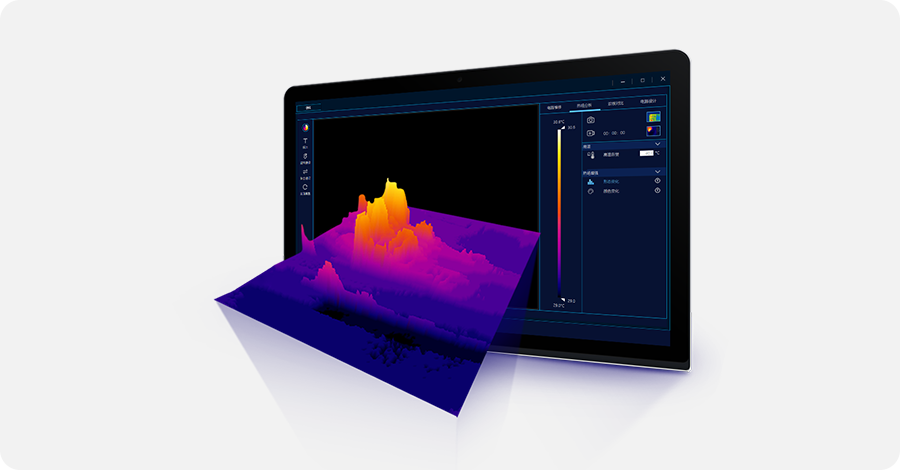

3D熱場分布 直觀顯示溫度變化
多維度觀察產品散熱設計，多用于工業、電子等...
硬件設計
材料分析
化學研究
電路診斷
產品規格 | 產品參數 |
紅外分辨率 | 256 x 192 |
工作波長 | 8 ~ 14μm |
像元尺寸 | 12μm |
NETD | <50mk @25℃ |
幀率 | 25Hz |
FOV | 56° x 42° |
鏡頭 | 4mm |
測量范圍 | -15℃ ~ 600℃ |
測溫精度 | ±2°C或者讀數的±2%取大者 |
測溫距離 | 100mm – 150mm（使用增距鏡頭可在30mm處觀察） |
溫度測量 | 支持高低溫自動追蹤、中心點測溫、點測溫、區域測溫、線測溫，溫度范圍查看 |
圖像模式 | 紅外模式 |
色板 | 鐵紅，白熱，黑熱，彩虹，紅熱，冷藍 |
微距鏡頭 | 固定卡扣式 |
接口 | USB Type-c |
工作溫度 | 0°C ~ +50°C |
存儲溫度 | -20°C ~ +60°C |
軟件功能 | 快速識別漏點、高溫快查、點測溫、線測溫、面測溫、3D熱場、局部詳細測溫、在線溫度分布、自動升級、雙板比對、超溫報警等 |
圖片格式 | JPG |
視頻格式 | MP4 |
